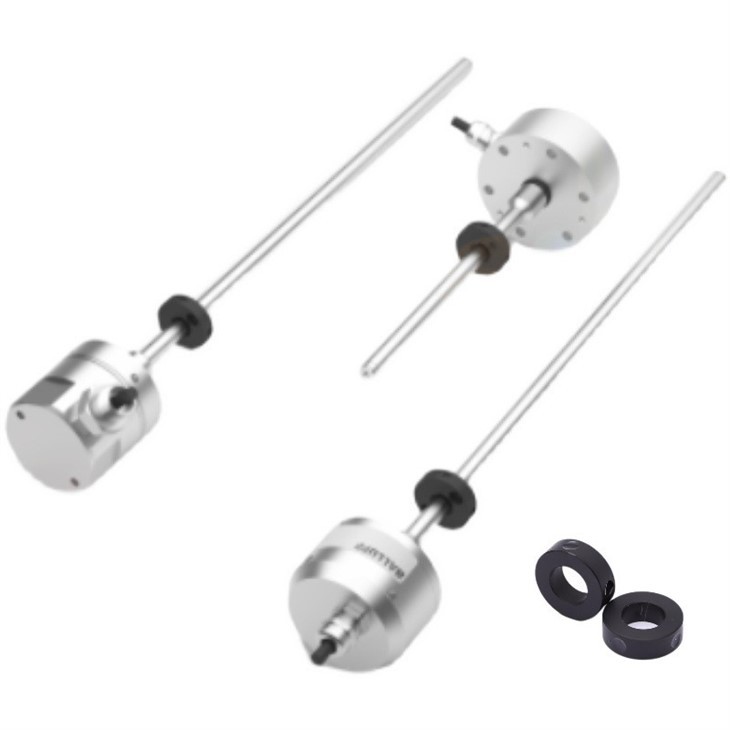

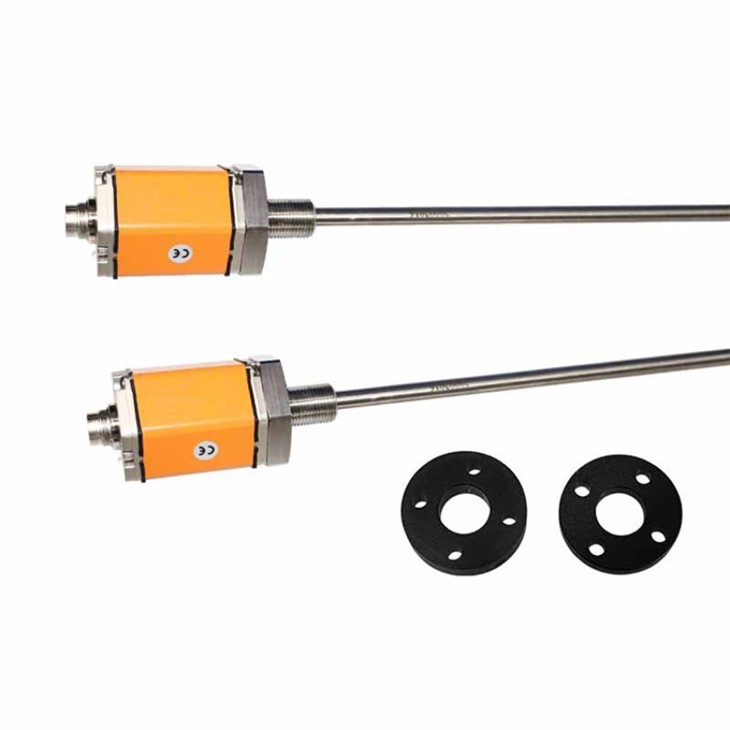

मैग्नेटोस्ट्रिक्टिव विस्थापन सेंसर

मैग्नेटोस्ट्रिक्टिव विस्थापन सेंसर

मैग्नेटोस्ट्रिक्टिव विस्थापन सेंसर एक सेंसर है जिसका उपयोग वस्तुओं के रैखिक विस्थापन को मापने के लिए किया जाता है। यह विस्थापन माप प्राप्त करने के लिए बाहरी चुंबकीय क्षेत्र की कार्रवाई के तहत सामग्रियों के छोटे विरूपण की विशेषता का उपयोग करता है। मैग्नेटोस्ट्रिक्टिव घटना उस घटना को संदर्भित करती है जहां कुछ सामग्री चुंबकीय क्षेत्र की कार्रवाई के तहत चुंबकीय क्षणों की दिशात्मक पुनर्व्यवस्था से गुजरती हैं, जिसके परिणामस्वरूप सामग्री की लंबाई में छोटे परिवर्तन होते हैं।

संरचना:

सेंसर में आमतौर पर दो भाग होते हैं: चुंबकीय चिह्नों वाली एक गाइड रॉड और एक निश्चित चुंबकीय रिंग। चुंबकीय वलय चुंबकीय क्षेत्र का एक स्रोत है, जो अपने उत्पन्न चुंबकीय क्षेत्र के माध्यम से गाइड रॉड पर कार्य करता है। गाइड रॉड के अंदर एक चुंबकीय संवेदन तत्व लगा होता है, जो गाइड रॉड के चुंबकीय परिवर्तनों को महसूस कर सकता है और फिर उसके विस्थापन को निर्धारित कर सकता है। जब बाहरी चुंबकीय क्षेत्र को चुंबकीय रिंग पर लागू किया जाता है, तो रिंग के चुंबकीय गुण बदल जाएंगे, जिसके परिणामस्वरूप वेवगाइड रॉड का थोड़ा विस्तार और संकुचन होगा।

सिद्धांत:

वेवगाइड रॉड पर चुंबकीय क्षेत्र में परिवर्तन को मापकर, सेंसर वेवगाइड रॉड के विस्थापन की सटीक गणना कर सकता है, जिससे विस्थापन को मापने का उद्देश्य प्राप्त होता है।

विशेषताएँ और अनुप्रयोग:

इस प्रकार के सेंसर में उच्च माप सटीकता, तेज प्रतिक्रिया गति और स्थायित्व के फायदे हैं, जिससे इसे कई औद्योगिक अनुप्रयोगों में व्यापक रूप से उपयोग किया जाता है, जैसे यांत्रिक उपकरणों की विस्थापन निगरानी, ​​तरल स्तर माप, रोबोट नियंत्रण और अन्य क्षेत्र।

1. सर्वो हाइड्रोलिक सिलेंडर पिस्टन स्थिति फीडबैक या प्रीसेट;

2. पीसने वाली मशीन की स्थिति का फीडबैक या प्रीसेट;

3. लकड़ी प्रसंस्करण स्थिति नियंत्रण;

4. जल टरबाइन गाइड वैन के उद्घाटन का पता लगाना और नियंत्रण करना;

5. कागज और प्लास्टिक की फिल्म बनाना;

6. एक्सट्रूज़न मोल्ड मशीनरी;

7. ब्लो मोल्डिंग;

8. निर्माण मशीनरी;

9. धातु निर्माण/कतरनी मुद्रांकन;

10. अन्य यांत्रिक स्थिति और विस्थापन का पता लगाना;

11. बांध के द्वार;

12. कास्टिंग और फोर्जिंग मशीन टूल्स का विस्थापन नियंत्रण;

13. इंजेक्शन मोल्डिंग मशीन टेम्पलेट्स की स्थिति और निगरानी;

14. भाप टरबाइन वायु प्रतिरोध वाल्व के उद्घाटन का पता लगाना और नियंत्रण करना;

15. कांच दबाना;

16. प्लास्टिक मशीनरी नवीकरण;

17. वायवीय सिलेंडर;

18. स्टील रोलिंग;

19. खाद्य प्रसंस्करण;

20. बंदरगाह मशीनरी;

21. जहाज स्टीयरिंग गियर सर्वो प्रणाली;

22. सर्वो सिलेंडर पिस्टन स्थिति फीडबैक या प्रीसेट।
