स्थायी चुंबक ब्रशलेस मोटर चुंबक

स्थायी चुंबक ब्रशलेस मोटर का कुछ परिचय

स्थायी चुंबक ब्रशलेस मोटर क्या है?

ब्रशलेस मोटर एक विशिष्ट मेक्ट्रोनिक्स उत्पाद है, जो मोटर बॉडी और ड्राइवर से बना होता है। चूंकि ब्रशलेस डीसी मोटर एक स्व-नियंत्रण मोड में संचालित होती है, इसलिए यह रोटर पर एक शुरुआती वाइंडिंग नहीं जोड़ेगी, जैसे कि चर आवृत्ति गति विनियमन के तहत भारी भार के तहत शुरू की गई सिंक्रोनस मोटर, और न ही यह दोलन पैदा करेगी और जब लोड अचानक बदल जाएगा। छोटे और मध्यम आकार के ब्रशलेस डीसी मोटर्स के स्थायी चुंबक अब उच्च चुंबकीय ऊर्जा स्तर वाले दुर्लभ पृथ्वी नियोडिमियम लौह बोरॉन (एनडी-फे-बी) सामग्री का उपयोग करते हैं। इसलिए, दुर्लभ पृथ्वी स्थायी चुंबक ब्रशलेस मोटर की मात्रा समान क्षमता वाले तीन-चरण अतुल्यकालिक मोटर की तुलना में एक फ्रेम संख्या छोटी होती है।

चुंबक के लिए ब्रश रहित मोटर की आवश्यकताएं

ब्रशलेस मोटर के रोटर में स्थायी चुंबक का उपयोग किया जाता है, जो ज्यादातर नियोडिमियम चुंबक ब्लॉक और नियोडिमियम चुंबक टाइल होते हैं। थिस्टेटर एक उत्तेजना कुंडल है, लेकिन अंदर स्थायी चुंबक की संरचना भी भिन्न होती है, जिसे अक्सर सतह माउंट प्रकार और एम्बेडेड प्रकार में विभाजित किया जाता है।

अंतर है:

सरफेस माउंट डायरेक्ट क्वाड्रैचर एक्सिस इंडक्टर्स Ld और Lq समान हैं, जिनमें बड़े एयर गैप, छोटे चुंबकीय कमजोर करने की क्षमता और सीमित गति विस्तार क्षमता है।

एंबेडेड एसी-डीसी अक्ष अधिष्ठापन: एलक्यू> एलडी, छोटे वायु अंतर और अच्छी चुंबकीय कमजोर क्षमता।

ब्रशलेस मोटर की चुंबक प्रदर्शन आवश्यकताएं

ब्रशलेस मोटर मुख्य रूप से उच्च-प्रदर्शन दुर्लभ पृथ्वी नियोडिमियम चुंबक का उपयोग करती है, क्योंकि मोटर की शक्ति चुंबक के प्रदर्शन से निकटता से संबंधित है। यह समझा जा सकता है कि नियोडिमियम चुंबक का आयतन और ग्रेड मोटर की अधिकतम शक्ति निर्धारित करता है।

ब्रशलेस मोटर के चुंबक आकार के लिए आवश्यकताएँ

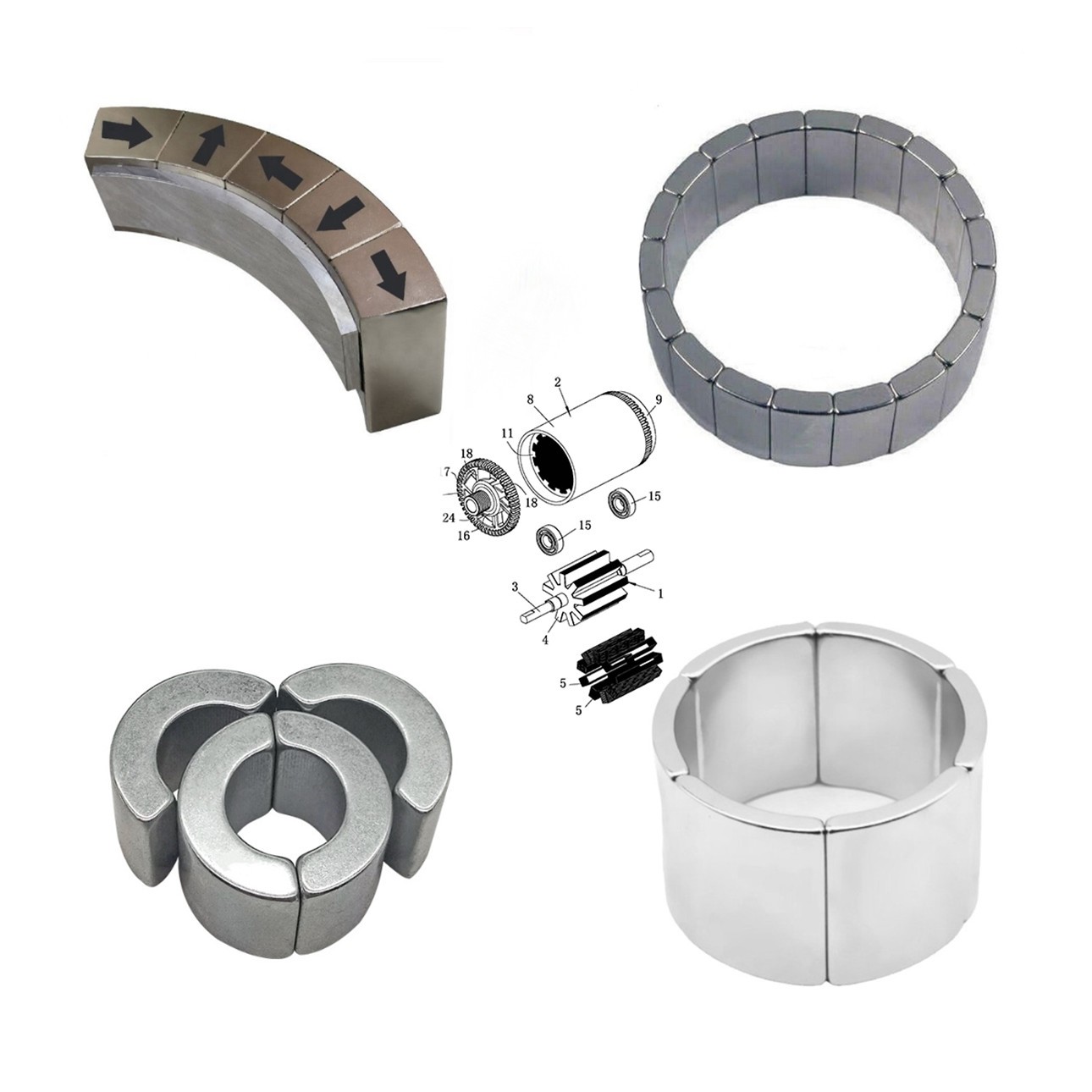

ब्रशलेस मोटर चुंबक के आकार में मुख्य रूप से स्क्वायर चुंबक, टाइल (आर्क) चुंबक, रिंग चुंबक और ब्रेड चुंबक शामिल हैं।

स्क्वायर चुंबक के लाभ: सरल प्रसंस्करण और अपेक्षाकृत सस्ती कीमत

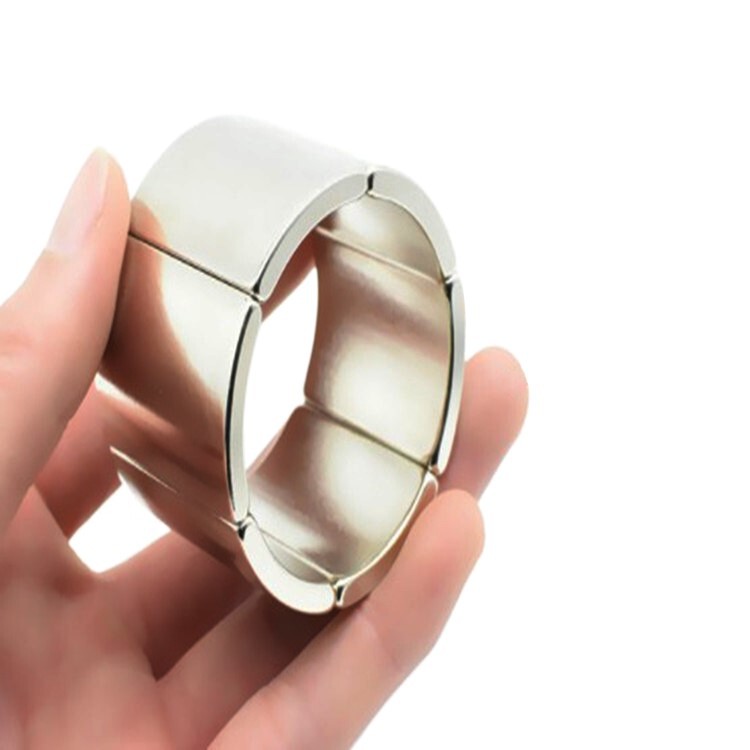

टाइल / चाप चुंबक के लाभ: चाप यह सुनिश्चित कर सकता है कि चुंबक और सिलिकॉन स्टील शीट के बीच हवा का अंतर सुसंगत है, और यह शक्ति और दक्षता में वर्ग चुंबक से बेहतर है।

ब्रेड के आकार के चुंबक के लाभ: पेशेवरों के अनुसार, उन्हें लगता है कि इस प्रकार के चुंबक का प्रभाव चाप चुंबक से बेहतर होता है।

रिंग चुंबक के लाभ: सुविधाजनक स्थापना, बेहतर प्रदर्शन, उच्च अंत आम तौर पर अंगूठी का उपयोग करें।

ब्रशलेस मोटर के चुंबक ध्रुवों की संख्या के लिए आवश्यकताएँ

ध्रुव जितना छोटा होगा, गति उतनी ही अधिक होगी। जैसा कि ऊपर चित्र में दिखाया गया है।
