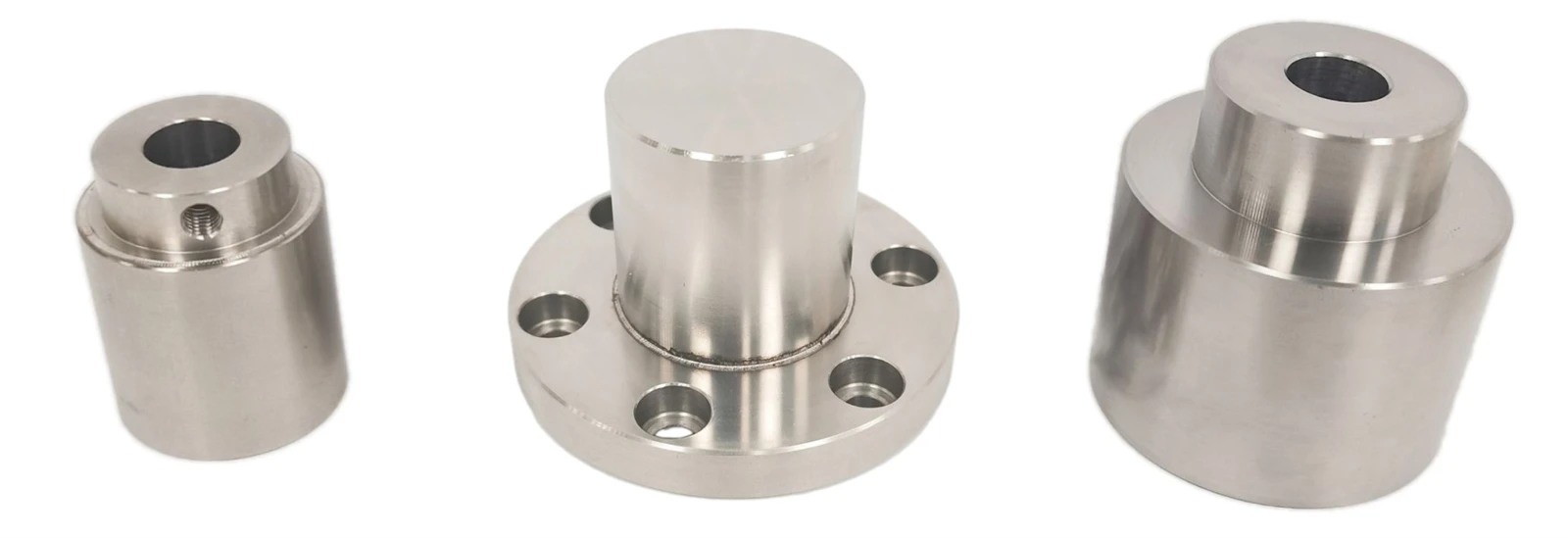

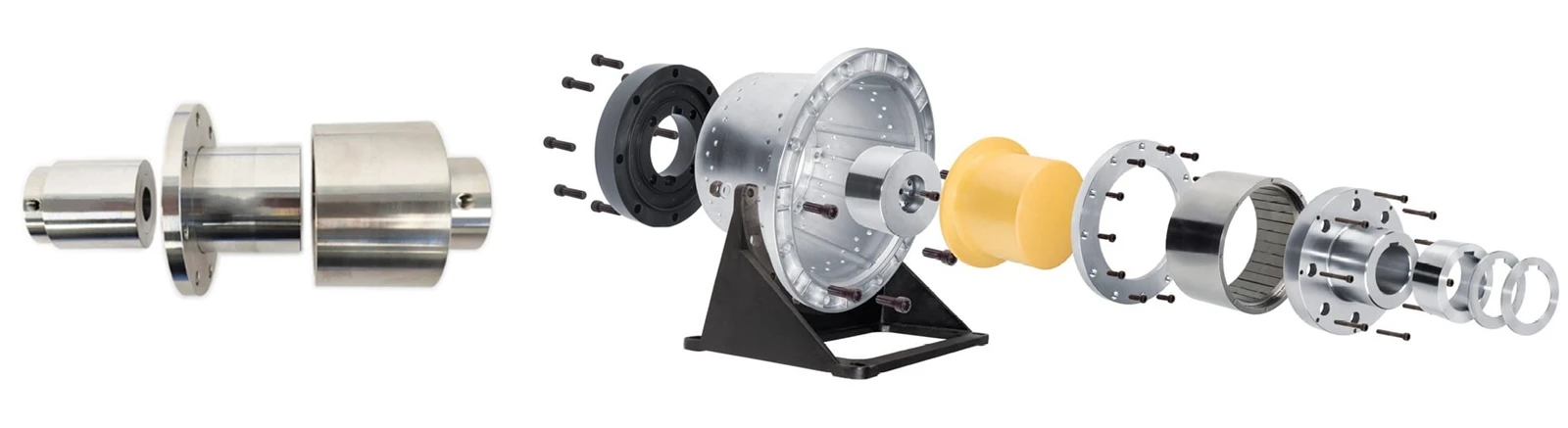

रेडियल चुंबकीय युग्मन

रेडियल चुंबकीय युग्मन

स्थायी चुम्बकों का एक प्रमुख उपयोग चुंबकीय युग्मन है, जो मुख्य रूप से आंतरिक और बाहरी यांत्रिक प्रणालियों के बीच शोर और घर्षण मुक्त गैर-संपर्क संचरण बनाने के लिए व्यास में विपरीत चुंबकीय ध्रुवों के बीच आकर्षक बल पर निर्भर करता है।

विशेषताएँ:

1. शून्य रिसाव के साथ विद्युत संचरण प्राप्त करने के लिए पारंपरिक गतिशील सीलिंग को स्थैतिक सीलिंग में परिवर्तित करें।

2. कंपन संचरण को रोका जा सकता है, जिससे गैर-संपर्क ट्रांसमिशन वाली मशीनरी के स्थिर संचालन की अनुमति मिलती है।

3. ओवर-लोड सुरक्षा को अलग करें।

4. सरल संरचना का निर्माण, समस्या निवारण और रखरखाव करना आसान है।

5. विभिन्न प्रकार की गति होती है, जैसे रैखिक गति, घूर्णी गति और पेंच यौगिक गति।

6. प्रदूषण से छुटकारा.

वर्गीकरण:

चुंबकीय युग्मन के लिए कई वर्गीकरण मानदंड हैं:

1. युग्मन अवधारणा के आधार पर, तुल्यकालिक, एड़ी धारा और हिस्टेरेटिक प्रकारों में विभाजित किया जा सकता है।

2. गति के प्रकार के आधार पर, रैखिक प्रकार, घूर्णी प्रकार और पेंच प्रकार के रूप में वर्गीकृत किया जा सकता है।

3. संरचनात्मक रूप के आधार पर, सिलेंडर प्रकार और डिस्क प्रकार में विभाजित किया जा सकता है।

4. चुम्बकों की व्यवस्था के आधार पर उन्हें आंतरायिक और संयुक्त प्रकारों में विभाजित किया जा सकता है।

संरचनात्मक पैरामीटर अनुकूलन:

चुंबकीय युग्मन के लिए कई संरचनात्मक विशेषताएं हैं, और इन मापदंडों में परिवर्तन का तत्काल प्रभाव पड़ेगा कि कितना टॉर्क प्रसारित होता है।

1. चुंबकीय ध्रुव संख्या को अनुकूलित किया जाना चाहिए। मैग्नेटोस्टैटिक ऊर्जा सिद्धांत कहता है कि जब ध्रुव संख्या बढ़ती है, तो ऊर्जा को अधिक कुशलता से संग्रहित किया जा सकता है, जिससे गतिज ऊर्जा में परिवर्तित होने के बाद स्थैतिक ऊर्जा जारी होती है। हालाँकि, बहुत अधिक ध्रुव होने से अधिक फ्लक्स रिसाव होता है, जिससे वायु अंतराल में फ्लक्स का घनत्व और परिणामी टॉर्क कम हो जाता है। छोटे प्रभावी त्रिज्या या छोटे वायु अंतराल के लिए अधिक ध्रुवों की आवश्यकता होती है, जबकि उच्च प्रभावी त्रिज्या या बड़े वायु अंतराल के लिए कम ध्रुवों की आवश्यकता होती है।

2. आदर्श योक लोहे की मोटाई प्राप्त करना। योक आयरन बाहर से चुंबकीय क्षेत्र को सफलतापूर्वक अवरुद्ध कर सकता है। योक आयरन, जो चुंबकीय सर्किट प्रणाली का एक घटक है, फ्लक्स घनत्व की ताकत और वितरण के साथ-साथ इसके रिसाव और स्थायी चुंबकीय क्षेत्र की परिचालन स्थिति को संशोधित करने की क्षमता रखता है। एक पतली परत वाला लोहा पहले चुंबकीय संतृप्ति को प्रेरित करेगा, उसके बाद चुंबकीय प्रतिरोध में वृद्धि करेगा, और अंत में टॉर्क में कमी करेगा।

3. स्थायी चुम्बकों की मोटाई में सुधार। स्थायी चुंबक पूरे सर्किट के लिए चुंबकीय क्षमता प्रदान करता है। वायु अंतराल फ्लक्स घनत्व बढ़ने पर टॉर्क बढ़ता है। कुछ सीमाओं के भीतर, स्थायी चुंबक की मोटाई टॉर्क में उल्लेखनीय वृद्धि का कारण बनेगी। चुंबकीय प्रतिरोध और फ्लक्स रिसाव के कारण, मोटाई एक विशेष बिंदु तक पहुंचने पर टॉर्क बढ़ना बंद हो जाता है।
