चुंबकीय विभाजक का चुंबकीय सर्किट डिजाइन और चुंबक आकार और सामग्री का परिचय

चुंबकीय विभाजक का चुंबकीय सर्किट डिजाइन और चुंबक आकार और सामग्री का परिचय

एक बंद लूप जिसके माध्यम से चुंबकीय प्रवाह केंद्रित होता है उसे चुंबकीय सर्किट कहा जाता है। चुंबकीय विभाजक की चुंबकीय प्रणाली को एक निश्चित शक्ति का चुंबकीय क्षेत्र उत्पन्न करने की आवश्यकता होती है, और इसके लिए आवश्यक है कि चुंबकीय क्षेत्र में अधिकांश चुंबकीय प्रवाह को सॉर्टिंग स्थान के माध्यम से केंद्रित किया जा सके। चुंबकीय प्रणाली के ध्रुवों की ऊंचाई, चौड़ाई, त्रिज्या और संख्या, आसन्न चुंबकीय ध्रुवों के बीच चुंबकीय संभावित अंतर, ध्रुव पिच, ध्रुव मुख की चौड़ाई और ध्रुव अंतराल की चौड़ाई का अनुपात, ध्रुव का आकार और ध्रुव फलक, और ध्रुव फलक से उसकी व्यवस्था के केंद्र तक की दूरी, दूरी इत्यादि का चुंबकीय क्षेत्र की विशेषताओं पर बहुत प्रभाव पड़ता है।

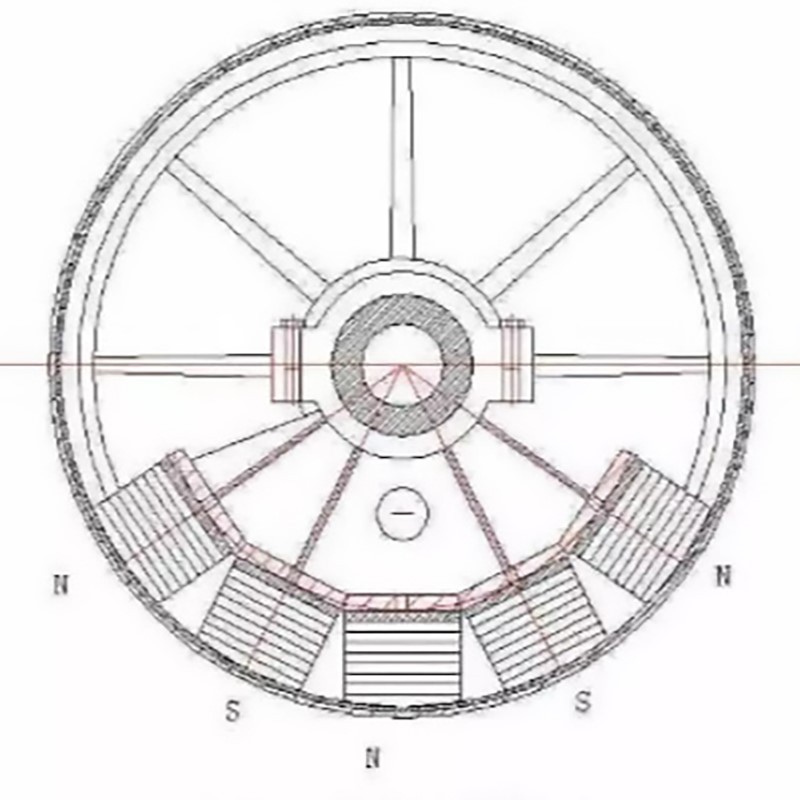

जैसा कि चित्र में दिखाया गया है, चुंबकीय विभाजक को एक उदाहरण के रूप में लिया गया है। चुंबकीय सर्किट भाग पांच-ध्रुव चुंबकीय प्रणाली को अपनाता है। प्रत्येक चुंबकीय ध्रुव फेराइट और एनडीएफईबी स्थायी चुंबक ब्लॉकों से बना होता है, और चुंबकीय ब्लॉक के केंद्र छेद के माध्यम से स्क्रू के साथ चुंबकीय गाइड प्लेट पर तय किया जाता है। ऊपर, चुंबकीय गाइड प्लेट ब्रैकेट के माध्यम से सिलेंडर के शाफ्ट पर तय की जाती है, चुंबकीय प्रणाली तय की जाती है, और सिलेंडर घूम सकता है। चुंबकीय ध्रुवों की ध्रुवता परिधि के साथ वैकल्पिक रूप से व्यवस्थित होती है, और ध्रुवीयता अक्षीय दिशा के साथ समान होती है। स्टेनलेस स्टील गैर-चुंबकीय सामग्री से बना रोलर चुंबकीय प्रणाली के बाहर स्थापित किया गया है। गैर-चुंबकीय सामग्री का उपयोग चुंबकीय क्षेत्र रेखाओं को सिलेंडर के माध्यम से चयन क्षेत्र में प्रवेश करने और सिलेंडर के साथ चुंबकीय शॉर्ट सर्किट बनाने से रोकने के लिए किया जाता है। चुंबकीय प्रणाली के करीब टैंक के हिस्से भी गैर-चुंबकीय सामग्रियों से बने होने चाहिए, और बाकी हिस्से साधारण स्टील प्लेटों या कठोर प्लास्टिक प्लेटों से बने होने चाहिए।

स्थायी चुंबक विभाजक के लिए, स्थायी चुंबक सबसे महत्वपूर्ण घटक है, और स्थायी चुंबक की गुणवत्ता इसकी प्रदर्शन विशेषताओं को निर्धारित करती है। चुंबकीय विभाजकों के स्थायी चुंबक आम तौर पर एक निश्चित आकार में बनाए जाते हैं (उदाहरण के लिए, लंबाई × चौड़ाई × ऊंचाई=85 × 65 × 21 मिमी), इसलिए उन्हें प्रथागत रूप से स्थायी चुंबक ब्लॉक या बस चुंबक ब्लॉक कहा जाता है। स्थायी चुंबक सामग्री जिनका उपयोग चुंबकीय विभाजक की चुंबकीय प्रणाली के रूप में किया जा सकता है, उनमें स्थायी चुंबक फेराइट, अल्निको, लौह क्रोमियम कोबाल्ट और मैंगनीज एल्यूमीनियम लौह, समैरियम कोबाल्ट स्थायी चुंबक सामग्री, और नियोडिमियम लौह बोरान स्थायी चुंबक सामग्री शामिल हैं। वर्तमान में, घरेलू चुंबकीय पृथक्करण उपकरणों में उपयोग की जाने वाली मुख्यधारा की स्थायी चुंबक सामग्री मुख्य रूप से स्थायी चुंबक फेराइट (स्ट्रोंटियम फेराइट, बेरियम फेराइट) हैं, इसके बाद एनडीएफईबी स्थायी चुंबक सामग्री आती है।

चुंबकीय प्रणाली के डिजाइन में, विभिन्न पहलुओं की विशिष्ट स्थितियों के अनुसार यह चुनना आवश्यक है कि किस स्थायी चुंबक सामग्री का उपयोग किया जाए। प्रभावित करने वाले कारकों को निम्नलिखित पहलुओं में संक्षेपित किया जा सकता है:

1. चुंबकीय क्षेत्र की ताकत: निर्दिष्ट कार्य स्थान में एक निरंतर चुंबकीय क्षेत्र उत्पन्न होना चाहिए। इस चुंबकीय क्षेत्र की ताकत यह निर्धारित करती है कि किस प्रकार की स्थायी चुंबक सामग्री का उपयोग किया जाए। NdFeB स्थायी चुम्बकों के चुंबकीय गुण फेराइट की तुलना में बहुत अधिक हैं।

2. चुंबकीय क्षेत्र स्थिरता के लिए आवश्यकताएँ, अर्थात्, तापमान, आर्द्रता, कंपन और झटके जैसे पर्यावरणीय कारकों के लिए स्थायी चुंबक सामग्री का प्रभाव और अनुकूलन क्षमता

3. यांत्रिक गुण, जैसे चुम्बक की कठोरता, लचीलापन और संपीड़न शक्ति आदि।

4. मूल्य कारक
